不銹鋼三偏心對夾式硬密封蝶閥D373W
不銹鋼三偏心對夾式硬密封蝶閥D373W
【三偏心對夾式硬密封蝶閥產品用途】
D73H、D373H、D673H、D973H型PN10~PN100三偏心對夾硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
【三偏心對夾式硬密封蝶閥公稱通徑】
其公稱通徑從DN50到DN2400。
【三偏心對夾式硬密封蝶閥產品特點】
1、對夾金屬多層次密封蝶閥對夾連接結構簡單，方便安裝與拆卸，重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
【三偏心對夾式硬密封蝶閥執行標準】
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598
【三偏心對夾式硬密封蝶閥性能參數】
| 三偏心對夾硬密封蝶閥型號 | D373H-10 | D673H-10 | D973H-10 | |
| 工作壓力(MPa) | 0.6~10.0 (PN6-PN100) | |||
| 適用溫度(℃) | ≤400℃ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | ||
| 蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel | |||
| 密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel | |||
| 填料 | 柔性石墨 PTFE | |||

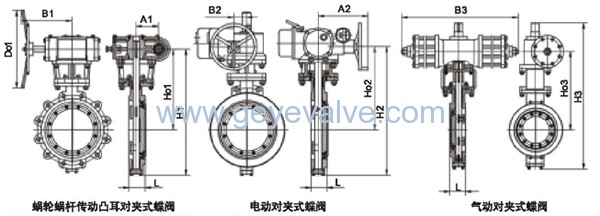

【三偏心對夾式硬密封蝶閥結構示意圖】

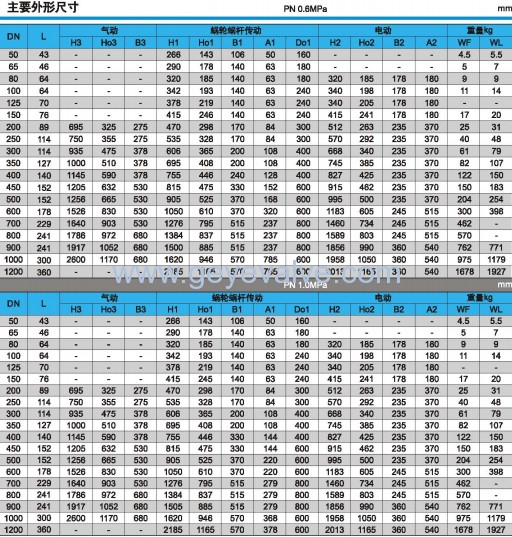

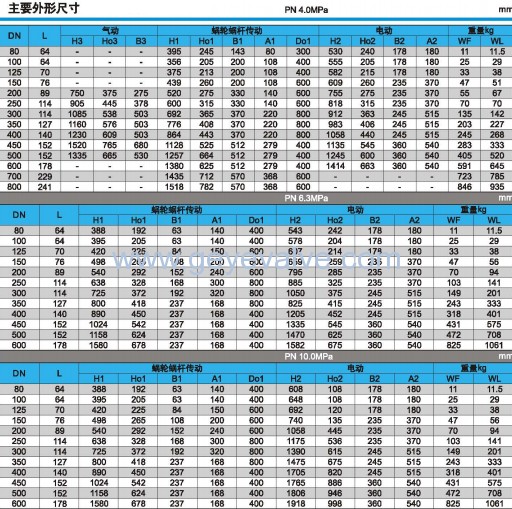

【三偏心對夾式硬密封蝶閥外形尺寸】
注釋：上圖中無驅動裝置重量。WF為對夾式蝶閥（WAFER），WL為凸耳對夾式蝶閥（LUG）。
