AVP3000 Alphaplus 智能閥門定位器AVP100/102型調試方法

發布時間:2018-01-16 16:27:47   訪問:8506

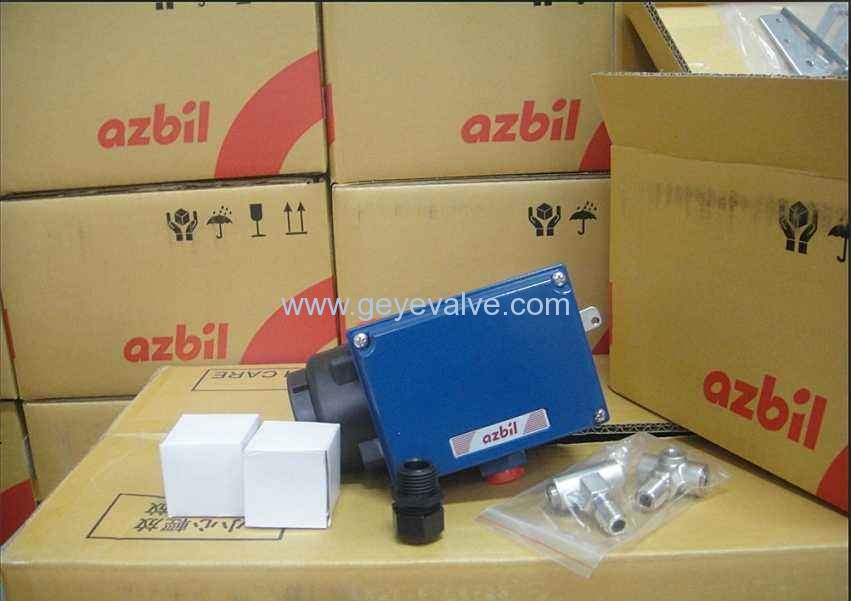

AVP3000 Alphaplus 智能閥門定位器AVP100/102型


AVP3000 Alphaplus是基于微處理器技術上的智能型電/氣閥門定位器。

AVP3000 Alphaplus接受控制器傳送的直流信號控制閥門的開度。除此功能外,AVP3000 Alphaplus具有現場通訊,自動組態、自我診斷功能,極大提高工廠的生產效率。

特點

1. 調試簡單 使用簡便

自動設定
自動設定軟件是一個全自動的配置程序。
相對于其他品牌定位器,AVP3000不需要其他外圍設備就能對執行機構規格進行自動識別,并根據規格自動進行最優化的調整。
對于基本設定AVP3000無需PC機或外圍設備,軟件通過設定開關自動進行。

現場智能化通訊
 通過適用山武公司所有現場智能儀表的現場智能通訊器(SFC)能夠?qū)VP進行校準和設定。

2.滿足不同應用要求的最優化設定

強制全關設定

當工藝流程要求閥門強制全關時,AVP通過在某一設定信號位置切斷,執行機構不需特殊的供氣壓力確保閥門完全關閉。

流量特性用戶自定義
線性、等百分比、快開特性為標準配置,用戶還可以通過設定定位器輸入/輸出特性來更改閥門的流量特性以滿足現場工藝要求。

精確的分程設定
通過現場智能通訊器(SFC)用戶可方便的實現閥門的分程控制(最小設置4mA的量程范圍),以滿足現場工藝特性要求。

3.高效、合理的維護

減少備件由于任何一個規格更改都通過軟件設定,AVP減少了備件倉儲成本。

閥位反饋監測
AVP提供閥位反饋單元作為可選附件,用戶可監測到閥門的動作情況以便提早發現問題。

自我診斷
AVP提供自我診斷程序,確??焖倥袛嗾{(diào)節閥的故障。

4. 同時適用于單作用/雙作用執行機構(雙作用功能為可選項)

通過反向放大器,AVP可適用雙作用執行機構。



內部開關的自整定

操作步驟:

1、調節過濾減壓閥氣源至執行結構的額定值,輸入18mA±1 mA的信號到AVP100

2、按“UP”鍵保持3秒鐘,直至閥門動作,自整定開始,松開按鈕

3、閥門知道進行全開-全關來回二次,然后在大約50%開度出稍作停留,作后停留在輸入信號(18mA)的開度位置。整個過程大約3分鐘

4、改變輸入信號后,核對開度,自整定完成

5、當自整定進行時,若輸入信號低于4mA,自整定中斷,必須重新自整定,自整定完成后,保持輸入4mA以上的信至少30秒鐘,才能把自整定參數存放在AVP中。

6、在自整定過程中,若連接SFC手操器(注意正負極)于AVP上,按SFC手操器上的ID鍵,就能在SFC的液晶屏幕上顯示自整定參數。



零位-滿度調整

AVP具有手動零位、滿度調整功能。

當無SFC手操器時或在防爆現場不能使用手操器時,該功能是非常有效的。

調整方法:

按“UP”鍵,反饋桿向上(閥桿向上)

按“DOWN”鍵,反饋桿向下(閥桿向下)

零位調整:

輸入4mA,檢查零點,若有偏差,按“UP”或“DOWN”鍵,使零點到合適的位置(按“UP”鍵閥芯向上移動,按“DOWN”鍵,閥芯向下移動,零點和量程互不影響)。

滿度調整:

輸入4mA,檢查滿度,若有偏差,按“UP”或“DOWN”鍵,使?jié)M度到合適的位置(按“UP”鍵閥芯向上移動,按“DOWN”鍵,閥芯向下移動)。

閥開度確認

分別輸入4 mA、8 mA、12 mA、16 mA、20mA檢查閥開度,若有偏差或閥振蕩,再進行一次自整定,就能完成整個過程的調試。
